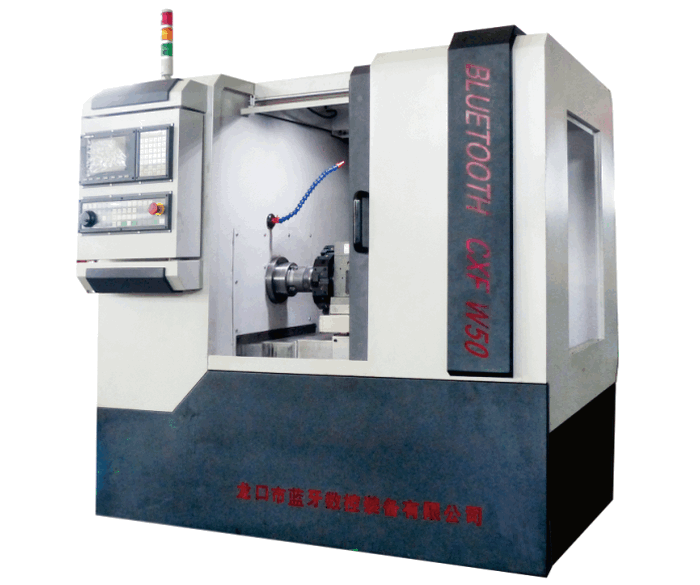

数控车铣方复合机床

一、 主要性能：

该数控车方机（车铣方复合机床）是采用车床数控系统作为控制系统，控制由交流伺服进给电机所构成的半闭环控制装置的数控机床。机床外观造型简洁、美观，布局合理，工作可靠，操作灵活，排屑方便，宜人性好。

二、 主要用途：

● 可加工Φ125mm以下的多棱体多端面零配件，工件长度以图纸加工工艺而定；

● 可加工几何尺寸要求复杂，精度要求较高的轴/套/五金/汽车零配件等；

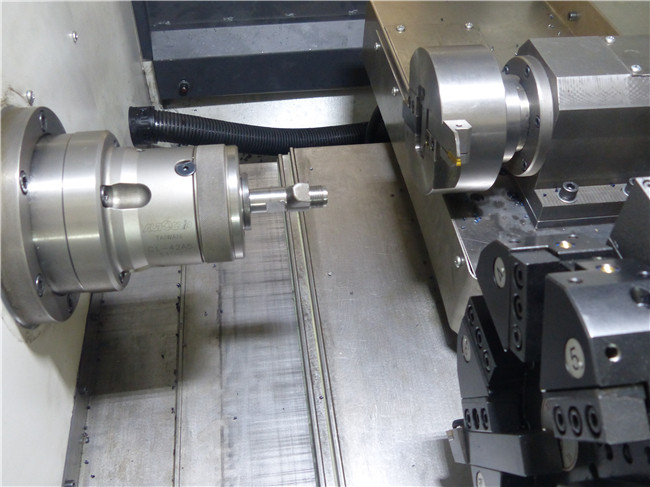

● 具有车削内、外圆柱面、圆锥面、圆弧面、挖槽、挑螺纹、钻中心孔，以及铣削扁、四方、六方、八方、球头六角，锥形六角等多棱体工件；

● 适用于不同硬度的金属材质加工，如铜，铝，铁，不锈钢等；

● 能广泛适用于各种机械加工行业和教学培训，特别适用于批量生产的加工中。

三、 特点：

● 床身、床座均用优质铸铁铸造，刚性高、抗振性好；

● 主传动系统采用分段无级变频方式。通过选择不同档位，可在主轴转速3000转/分范围内，实现“满功率”切削；

● 主轴采用主轴伺服电机驱动，高转速、高精度、高刚性、低噪音；

● 标配液压三爪卡盘；

● 标配四工位电动刀架，自动换刀，提高工作效率和加工精度，可选配六工位刀塔（费用另算）；

● 外型美观大方，全防护滑门设计可有效防止切屑和冷却液的飞溅；

● 采用自动润滑装置，对导轨及滚珠丝杠施行强制润滑，可有效提高机床的使用寿命。

● 可实现自动化上料，拔料，下料等操作，实现一人看多机，节省人工费用。

四、 主要技术参数与配置清单：

CXF-W50
主轴		说明
主轴	伺服主轴电机
电机功率	5.5KW
最高转速	2000rpm
最大夹紧	通孔∮50
夹紧形式	前置液压卡盘，后置拉紧油缸
进给配置
X轴
X轴电机	6N伺服电机
X轴行程	150mm
X轴进给速度	10m/min
Z轴
Z轴电机	6N伺服电机
Z轴行程	200mm
Z轴进给速度	10m/min
导轨
X轴	直线滚珠导轨
Z轴	直线滚珠导轨
丝杠
X轴	滚珠丝杠
Z轴	滚珠丝杠
润滑
主轴箱	脂润滑
其他	集中润滑
气动装置
配有气动装制，需要有气源的供给。
刀架配置
卧式车刀塔	4工位刀架
卧式车铣刀座	Max.2000rpm
加工形式	·数控车功能+车铣二、四、六方等功能 ·车削最大直径50mm ·铣六方最大对边42mm
冷却
车和车铣	80W冷却水泵
防护
全防护
电气
系统	西门子/台湾新代/苇杭系统（自主研发）
控制电压	24V(DC)
电气	主要控制电气
排屑
手动排屑
说明：设备配件根据需要如有改动，恕不另行通知，可按当时配置。

五、 电气、防护及使用环境条件：

1. 电气部分

▲ 数控系统：数控装置接收由加工程序送来的各种信息，并经处理后，向驱动机构发出执行命令；在执行过程中，其驱动、检测等机构同时将有关信息反馈给数控装置，以便经处理后发出新的执行命令。伺服系统准确地执行数控装置发出的命令，通过驱动电路和执行元件，完成数控装置所要求的各种位移；

▲ 机床所配数控系统具有完善可靠的联锁、安全保护和故障自诊断报警等功能；

▲ 可配RS232标准通讯接口，实现数控系统与计算机之间的数据传送；

2. 电源：

▲ 电源电压范围：交流三相380V±10% 50Hz；

3. 防护：

▲ 机床防护装置齐全、可靠、安全；

4. 正常使用条件：

▲ 环境温度：0～40℃；

▲ 相对湿度：≤85%。

六、 可选配置（另计价）：

七、 售后服务：

1. 客户在购机前必须了解我公司产品，根据您所需行业加工产品的要求进行选型、试样，确认蓝牙数控能提供您所期望的技术和产品服务。

2. 提供数控机床产品的操作培训服务，充分了解机床产品的操作过程和性能特点，为您的投资降低风险。

3. 接受客户技术咨询，提供必需的技术方案和样品加工的工艺解决方案。

4. 购机客户可享受蓝牙数控免费培训，安装，调试的服务，提供免费的答疑和指导工作，有关技术方面的工作全国支持。

5. 蓝牙数控机床产品自出厂之日起实行全国联保12个月（客户合理使用，人为损坏及易损件除外），3个月内进行客户回访，解答在使用过程中产生的生产问题。

6. 售后咨询服务热线：0535-8858025，欢迎您来电来厂咨询洽谈。
